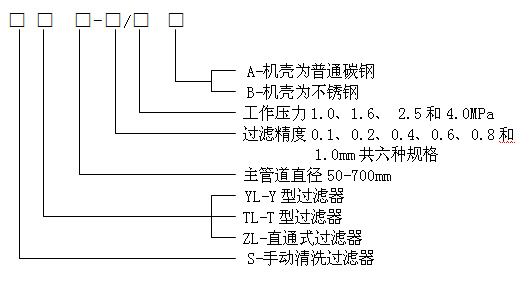

| 一、用途： 用于純水制備及液壓系統冷卻器用水、熱電廠、化工廠、鍋爐冷凝水、水壓機械用水的凈化過濾。在冶金、電力、化工、石油等行業得到廣泛應用。 二、特點： 手動自清洗過濾器SYL、STL和SZL的內部結構與ZDL（單筒式）過濾器基本相同手動自清洗、不停機維修： 清洗時無需拆卸過濾器任何部件，只要開啟排污閥，并同時轉動吸污嘴主軸旋轉3～4圈即可清洗，清洗后立刻關閉排污閥。觀察兩只壓力表可見清洗前后的壓差變化。清洗過程快速、節水：一次全過程清洗時間只需幾分鐘，并且保持連續工作，不停機維修，一次清洗所耗費水量只占主管道平均流量的1～2%。 采用先進的過濾材料： （1）不銹鋼V型網濾材，精度有200、400、800μm。（2）不銹鋼T型網濾材，精度有50、100、20μm,濾材其性能：過濾精度高、初始壓力損失小、納污量大、造型強度高、反沖洗效果極好、使用壽命長。 小型手動清洗過濾器操作是直接用人工轉動反洗臂手柄，而大中型手動清洗過濾器由于反洗臂旋轉力矩大，所以在手柄與反洗臂之間應增設一只減速器，這樣才能用人工轉動反洗臂。 SYL、STL和SZL可適用于工業水、熱水和空氣系統的連續過濾。按設計壓力可分為1.0、1.6、2.5和4.0四個等級，也可根據用戶需要另行設計。 SYL、STL和SZL與ZDL一樣，也采用了現代新型不銹鋼V型網筒，過濾精度0.1、0.2、0.4、0.6、0.8和1.0mm六個等級可供選擇，也可根據用戶需要另行設計更高的精度。 三、型號說明: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 三、技術參數： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：（1）通徑大于500mm的過濾器可按非標定貨、請另索詳細資料。 （2）表中重量是額定壓力為A級1.0MPa的重量。 四、示意圖 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

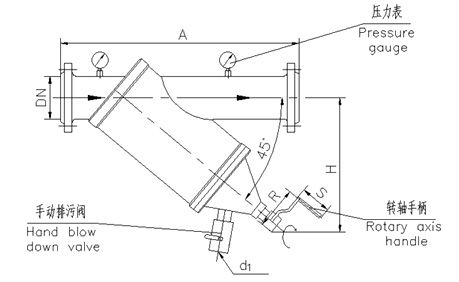

| 五、手動自清洗式過濾器SYL型外形尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：（1）法蘭參數中執行標準內“□”代表壓力等級代碼。 （2）如用戶需要，可聲明執行其它國家法蘭標準。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
