一、功能與用途：
全自動反沖洗過濾器廣泛應用于冶金、化工、石油、造紙、醫藥、食品、采礦、電力、城市給水等領域。諸如工業廢水、循環水的過濾、乳化液的再生、廢油過濾處理、冶金行業的連鑄水系統、高爐水系統，熱軋用高壓水除鱗系統。是一種先進、高效且易操作的全自動過濾裝置。
1、冷卻水處理——冷卻塔、補水系統、空調系統、直流系統水過濾熱交換系統。
2、原水處理——可對地表河水、湖水、海水、水庫水、地下水過濾。
3、工業循環用水過濾——在對水質有一定要求的設備如冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用，可過濾掉水中雜質，避免管路、噴嘴等零部件堵塞。
4、灌溉——尤其適用于高流量、雜質含量高的水源，農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等。
5、能源站——熱電廠帶有熱量的廢水過濾。

二、性能特點
1、自動清洗：本機利用自身過濾出的清液，自動反沖洗濾芯，不需拆下濾芯清洗，也不需另配清洗系統。
2、連續供水：本機罐體內裝有多個圓柱形濾芯同時工作，反沖時逐一清洗每個濾芯，其它濾芯仍在連續過濾，可保證濾液的連續供給。
3、反沖洗耗水量少：本機反沖時同一時間只清洗一到二只濾芯，占整個濾芯數量的十幾到二十幾分之一，所以排污耗水量小于設計流量的5%，比傳統結構降低了一倍以上。
4、過濾面積大：由于罐體內為布置多個圓柱形濾芯，充分利用了容器空間，有效過濾面積可達入口面積的4倍以上，比傳統結構增加了一倍左右。
5、反沖洗效果好：由于濾芯縫隙采用楔形結構，固體雜質截留于表面而不會堵塞縫隙，同時喇叭口形成射流，反沖洗效果好。
6、濾芯強度高：由于濾芯采用不銹鋼絲條焊接，在長度方向還焊有有多道環箍加強，該濾芯在保證過濾的精度前提下具有足夠的抗變形的剛度和強度。
7、密封機構可靠：本機改變了傳統設計，濾芯固定，采用排污叉管旋轉，叉管上端裝有專門設計的密封，與固定隔板接觸部分為四氟材料，耐磨損，同時保證有合適比壓，密封可靠。
8、自動化程度高：為滿足電站自動化程度日益提高的要求，本機控制系統采用高檔電氣元件，反沖洗可自動（定時、差壓）、手動切換，同時易于實現遠程監控及方便與上位機連接。

三、型號說明:



舉例：ZDLD350/0.2-0.6A，是指主管道公稱直徑DN350的多濾芯式反沖洗過濾器，其過濾精度為0.2mm，設計壓力為0.6MPa，殼體為碳鋼，內件為不銹鋼。

ZDLD多濾芯式全自動反沖洗過濾器

一、工作原理
本過濾器由殼體、多元濾芯、反沖洗機構、電控箱、反洗電機、排污電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔最后從出口送出
本過濾器芯采用高強度的金屬濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號驅動反沖洗機構。當反沖洗吸盤口與濾芯進口正對時，電動排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈循環水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進穰盤內并從排污閥排出。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束，反洗電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化，自動化生產。

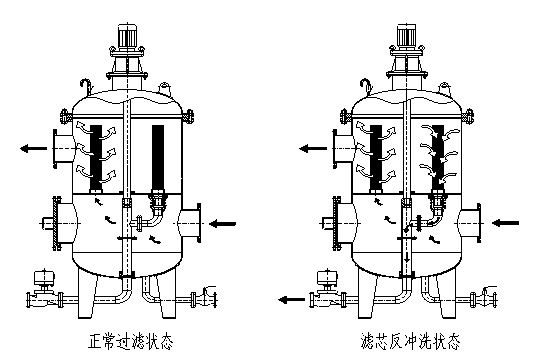

二、原理圖示

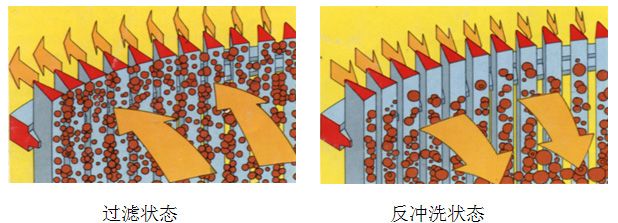

三、濾芯作用圖示


四、示意圖

特殊設計的楔形結構金屬濾芯使得濾芯 內部產生噴射效果，任何顆粒雜質都將 從光滑的內壁上被沖走。

ZDLD型多濾芯反沖洗過濾器主要技術參數

型號\參數 ZDLD100 ZDLD150 ZDLD200 ZDLD250 ZDLD300 ZDLD350 ZDLD400 ZDLD450 主管道通徑mm 100 150 200 250 300 350 400 450 參考流量m3/h 60-120 120-150 240-300 370-460 540-680 740-950 950-1200 1200-1500 過濾精度mm ≥0.10 ≥0.10 ≥0.15 ≥0.15 工作介質： D：普通工業用淡水       F：特殊腐蝕性用水 設計壓力：MPa A:0.6     B:1.0       C:1.6         D:2.5     E:4.0 最低工作壓力：MPa 0.02 逆洗耗水量：L/min 60 180 一次逆洗全過程時間：S 60 120 壓差控制預置范圍 按壓差控制反沖洗，可預置壓差范圍0.02～0.05MPa 時間控制預置范圍 按時間控制反沖洗，可預置時間范圍1～24小時 泄壓和排污管直徑mm 25 40 40 50 電源電壓 交流380伏、三相四線制 故障顯示報警 儀表、燈光、訊響器 裝機容量：KW ≤0.37 ≤0.75 電控箱尺寸mm (長×寬×高)500×260×700壁掛式 外型尺寸mm 見外形尺寸圖 重量kg 390 985 1710 2885

型號\參數 ZDLD500 ZDLD600 ZDLD700 ZDLD800 ZDLD900 ZDLD1000 ZDLD1200 ZDLD1400 主管道通徑mm 500 600 700 800 900 1000 1200 1400 參考流量m3/h 1500-1900 2100-2800 2800-3500 3600-1500 4500-5500 5700-7000 8000-10000 12000-13000 過濾精度mm ≥0.20 ≥0.20 ≥0.4 ≥0.4 ≥0.6 ≥0.6 ≥0.8 ≥0.8 工作介質： D：普通工業用淡水       F：特殊腐蝕性用水 設計壓力：MPa A:0.6     B:1.0       C:1.6         D:2.5     E:4.0 最低工作壓力：MPa 0.02 逆洗耗水量：L/min 350 690 1400 3700 一次逆洗全過程時間：S 120 120 180 180 壓差控制預置范圍 按壓差控制反沖洗，可預置壓差范圍0.02～0.05MPa 時間控制預置范圍 按時間控制反沖洗，可預置時間范圍1～24小時 泄壓和排污管直徑mm 50 50 65 80 100 100 125 150 電源電壓 交流380伏、三相四線制 故障顯示報警 儀表、燈光、訊響器 裝機容量：KW ≤75 ≤1.1 ≤1.5 ≤2.2 電控箱尺寸mm (長×寬×高)500×260×700壁掛式 (長×寬×高)700×400×1800壁掛式 外型尺寸mm 見外形尺寸圖 重量kg 4060 4220 5490 7620 9870 12050 12910 15740

注：（1）表中重量為1.0MPa值。    （2）通徑大于1400mm的過濾器可按非標準訂貨，請另索詳細資料。    （3）如果過濾器在戶外或在易燃易爆環境下工作，訂貨時需用文字注明。

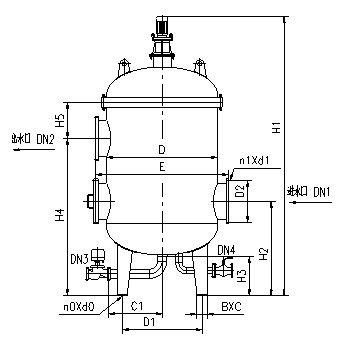

ZDLD型多濾芯反沖洗過濾器常用型號外形尺寸

型號 參數尺寸 ZDLD 100 ZDLD 150 ZDLD 200 ZDLD 250 ZDLD 300 ZDLD 350 ZDLD 400 ZDLD 450 ZDLD 500 ZDLD 600 主管道通徑DN1 DN2 100 150 200 250 300 350 400 450 500 600 E 600 750 850 1000 1100 1200 1250 1400 1500 1700 D φ450 φ516 φ616 φ716 φ816 φ920 φ1020 φ1220 φ1320 φ1420 C1 250 300 350 400 450 500 550 650 700 750 H1 1500 1700 1750 2500 2550 2700 2750 2800 3000 3100 H2 550 700 800 1000 1150 1150 1200 1200 1250 1300 H3 200 250 250 300 300 300 300 300 350 350 H4 1000 1000 1200 1250 1300 1400 1500 1550 1600 1700 H5 330 350 380 380 400 400 450 450 500 550 DN3 40 40 50 50 65 80 80 100 100 100 DN4 25 25 32 40 40 50 50 65 65 65 D0×n0 16×4 18×4 18×4 20×4 20×4 20×4 24×4 24×4 28×4 28×4 C 100 100 120 150 150 150 160 180 200 200 B 100 100 120 150 150 150 160 180 200 200 工作壓力 MPa 1.0 D2 180 240 295 350 400 460 515 565 625 725 n1×d1 8Xφ18 8Xφ23 8Xφ23 12Xφ23 12Xφ23 16Xφ23 16×φ25 20×φ25 20×φ25 20×φ30 1.6 D1 180 240 295 355 410 470 525 585 650 770 n1×d1 8Xφ18 8Xφ23 12Xφ23 12Xφ25 12Xφ25 16Xφ25 16×φ30 20×φ30 20×φ34 20×φ41


 ZDL單濾筒轉刷式全自動反沖洗過濾器

一、設備結構及工作原理
單濾筒轉刷式反沖洗過濾器由殼體、楔形濾筒、反沖洗機構、電控箱、反洗電機、電動閥門和差壓控制器、壓力表等部分組成。
殼體內楔形濾筒內安裝有一套轉刷機構。工作時，濁液經入口進入過濾器通過楔形濾筒內腔,大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達筒體上部最后從出口送出。
本過濾器芯采用高強度楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，或定時器達到預置時間時，電動控制箱發出信號，控制器啟動電動頭電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥，污物從排污閥排走。當過濾器進出口壓差恢復正常或定時器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。

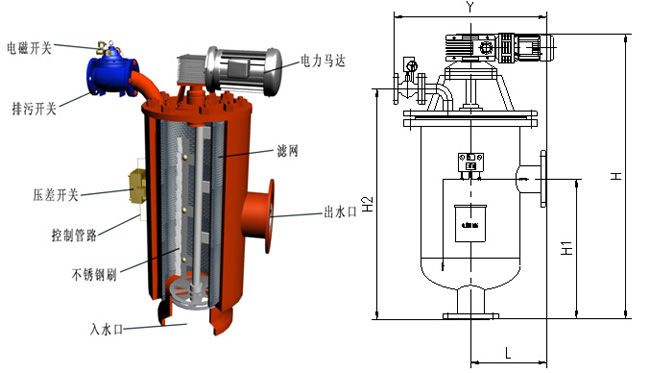

二、結構示意圖

三、ZDL單濾筒轉刷式全自動反沖洗過濾器技術參數及安裝尺寸


A：全自動反沖洗過濾器控制器使用說明：
1、定時反洗工作時間設定是指你需要過濾器多長時間間隔開始自動反洗排污，就是指第一次排污結束到第二次排污開始之間的間隔時間,它由時間繼電器KT1控制，KT1位于電控箱體內操作面板上左側的那個時間繼電器，它的調節范圍為（0-5小時），出廠時一般調到2小時，如果需要調節可將KT在斷電的狀態下轉動旋鈕來使指針對正想要設定的時間。
2、排污時間的設定是指過濾器電動頭開始運轉,電動閥打開排污持續的時間，它由時間繼電器KT2控制，KT2位于電控箱體內操作面板
上的右側的那個時間繼電器，它的調節范圍為（0—5分鐘），出廠時一般
調到2分鐘，如果需要調節轉動旋鈕來使指針對正想要設定的時間。
3、按以上步驟調節完畢，再合上三相四線制電源,控制器即可自動工作。

B：全自動反沖洗過濾器使用注意事項:
1、請徹底清掃管道內污泥、焊渣及其它臟物后再與本過濾器聯接。
2、本設備提供的差壓器壓差值出廠時已設定好，請用戶不要擅自調整。
3、壓差延時時間出廠時已設定好請勿擅自調整。
4、可能由于過濾的介質比較混濁，經過本過濾器后很快導致進出口壓差增大使得過濾器頻繁反洗工作，遇到此情況適當減少定時清洗過濾間隔時間。
(注意：反洗電機與電動排污閥是聯動的，當反洗電機工作時自排閥是自動打開排污的，反洗電機停止工作時自排閥即自動關閉。)
